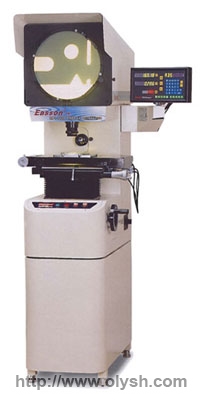

RP1高精度光學投影機
RP1-2010高精度光學投影機是集光學精密機械.電子測量於一體化的精密測量儀器,用於對高精度工件或模具作尺寸,長度,形狀,輪廓之精密放大投影檢查,測量比對和測量結果的列表記錄.
RP1高精度光學投影機適用於精密工業如模具,工具,螺絲,齒輪,鐘錶,自動車床加工,光學部件,航空,電子.....等等工業的製造,設計開發.品管檢驗與學術研究用途.
RP1高精度光學投影機的特點是:精度測量示值誤差可達(3+L/100)L為被測量長度(單位:mm):在透射光照明下,輪廓測量誤差小於0.08%.
RP1的光學系統品質優良,影像明亮清晰,鏡頭解像力高.
RP1隨機已經相互配值ES-8多功能數處理顯示系統,並配有專用的小型印表機,將測量結果列印列出.
機器特點:
高穩定機身底座機座採用高標號精密鑄造,第塊鑄件都經過由電腦控制的除內應力專家系統作時效,保證鑄件尺寸的穩定性,精確度能長久保持.
高精度純屬導軌XYZ三軸均採用高精度線性導軌,並採用光學准直儀對每一條導軌作精確的安裝與校驗,以保證長久的高測量精度,移動輕鬆平穩.
大推力摩差傳動系統採用無牙螺杆和摩擦傳動系統,完全消除絲杆系統的背隙問題,提高移動時的靈敏度及精確度.
RD-15P多功能資料處理顯示器的技術規格:
顯示軸數:X,Y軸為線性光學尺,Z軸為角度線碼器,
解析度:0.001mm(X,Y軸)/0.01度(A軸).
座標顯示:X,Y座標/極座標顯示.
記憶功能:99組幾何測量結果記憶:10組測量座標.
誤差補正:非線性誤差補正.
資料輸出功能:三點求圓,點測量,兩點求距離,兩點合成線,兩線求交角及交點,四點求交角及交點,線上垂直投點.
2.5D量測品管電腦軟體的系統特點:
具備完整精確的2D幾何量測功能.
工件量測圓形化---可於圓形中點選一要素,量測資料隨時呼出計算.
可快速編輯量測程式,免除煩瑣學習程式,對於需大量重複量測工作更行便利.
量測資料可輸出至WORD,EXCEL,方便編制輸出報表.
CAD/CAM逆向工程的最佳工具---可存成DX檔案輸出至CAD編輯.
量測數據可即時做SPC管制(Min,Max,Mean,Sigma,Ca,Cp,CPK).
適用Windows 98se , ME,NT,2000,XP作業平臺.
各式配件:
RP1-2010光學投影機的技術規格:
投影屏投影屏尺寸:直徑315mm,有效尺寸>=Ø300mm,刻有米字線。投影屏旋轉範圍:0-360°旋轉角度顯示解析度:1′或0.01°平面及表面輪廓精度:0.08%
