超音波硬度計 Mic 10 首頁 > 硬度計 > 微小硬度計 >




商品需求單
超音波硬度計 Mic 10
超音波硬度計MIC10/MIC10DL
  • 德國 K.K(KrautKramer) 公司超音波硬度計MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超音波接觸阻抗)方法能快速、方便地對維氏硬度凹處進行評價,無需使用顯微鏡 。

  • 小而輕的MIC 10使用電池供電,可在現場快速使用,在各方面不受限制,甚至可用在端頭位置。

  • 該儀器可適用於任何形狀、尺寸的大多數細晶粒、材料,特別適合於小公差範圍內確定材料特性。

  • 可測量的工件部位包括法蘭盤邊緣和齒輪根部,也可在任何方向測量,如水平或垂直向上。




超音波硬度計 Mic 10

MIC 10 / MIC 10DL

儀器特點

高精度測量:由於連續頻率測量在進入測量表面的穿透過程中得到監控;
硬度值的變化和顯示:單位 HV、HB、HRC、HRB 和抗拉強度N/mm2;
MIC10DL為存儲型,配備有內部記憶體和附加存儲卡
內部資料記錄器可記錄約1500個測量值,另有存儲卡可存儲約590個測量值;
可列印靜態指示功能(最大讀數、最小讀數、絕對和相對標準偏差)
RS232介面可通過電腦機遙控或通過印表機可將檢測結果存檔。

超音波硬度計 Mic 10

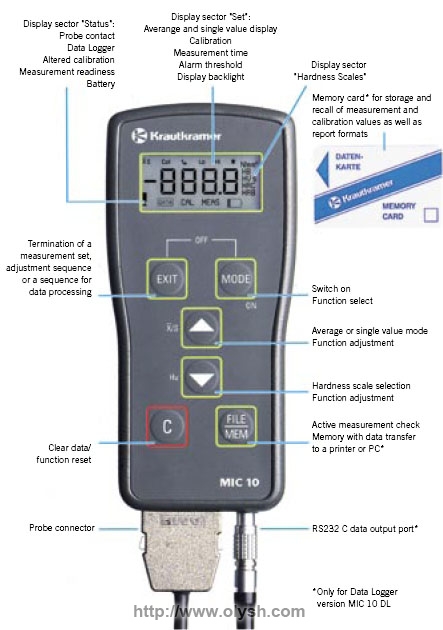

MIC 10 按鍵功能示意圖
(點擊放大)




技術參數

測量/轉換範圍:(10Kg探頭)
20∼1740HV、48∼105HRB、20∼68HRC、76∼618HB、5∼2250N/mm2
螢幕顯示:4位元LCD帶開關背光
解析度 :1HV;1HB;5N/mm2;0.1/0.5/1HRC和 HRB (可選)
資料記憶體:資料記錄器可存1500個測量值,存儲卡可存590個資料(MIC10DL)
介面:RS232介面,可用於印表機和電腦雙向通訊 (MIC10DL)
電源:1.5 V 電池 2 個
主機尺寸/ 重量:160x70x45mm / 300g

超音波硬度計 Mic 10

齒輪應用圖例 1




硬度計探頭和附件

手動標準探頭MIC201A:10N/1Kgf負載,特別適用於小凹槽表面
手動標準探頭MIC205A:50N/5Kgf負載,適用于大多數的應用
手動標準探頭MIC2010A:100N/10Kgf負載,適用於粗晶粒材料和粗糙表面
手動長探頭MIC201AL(10N/1Kgf負載)/MIC205AL(50N/5Kgf負載):配備有一個較長的振盪棒(37mm)。
用於 測量輪廓表面,或工件結構深的內腔/凹槽中。如蝸杆齒輪和嚙合齒輪。
電動探頭MIC2103A(3N/0.3Kgf)、MIC211A(大約8N/0.8Kgf)和電動探頭MIC2101A(1N/0.1Kgf):配置
有電動控制的維氏硬度計金剛石,能獲得可靠的測量結果。
檢驗合格的硬度參考塊




型號 負載 探頭直徑 探頭長度
手動標準探頭 MIC201A
手動標準探頭 MIC205A
手動標準探頭 MIC2010A
1kgf
5kgf
10kgf
19mm 162mm
手動長探頭 MIC201AL
手動長探頭 MIC205AL
1kgf
5kgf
19mm 190mm
手動短探頭 MIC201AS
手動短探頭 MIC205AS
1kgf
5kgf
19mm 90mm
電動探頭 MIC2103A
電動探頭 MIC211A
電動探頭 MIC2101A
0.3kgf
0.8kgf
0.1kgf
38.5mm 217mm
超音波硬度計 Mic 10

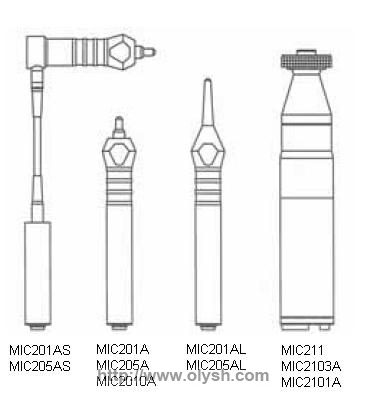

短探頭、標準探頭、長探頭、電動探頭




1kgf 載荷的凹痕直徑和深度

維氏硬度
HV

F=9.8N(1kgf )
直徑d(μm)
深度t(μm)
最小材料厚度(μm)
250
86
12
120
500
61
9
90
750
50
7
70
1000
43
6
60
5kgf 載荷的凹痕直徑和深度

維氏硬度
HV

F=49N(5kgf )
直徑d(μm)
深度t(μm)
最小材料厚度(μm)
250
193
28
280
500
136
19
190
750
111
16
160
1000
99
13
130
10kgf 載荷的凹痕直徑和深度

維氏硬度
HV

F=98N(10kgf )
直徑d(μm)
深度t(μm)
最小材料厚度(μm)
250
272
39
390
500
193
28
280
750
157
22
220
1000
136
19
190

超音波硬度計 Mic 10

齒輪應用圖例 2

超音波硬度計 Mic 10

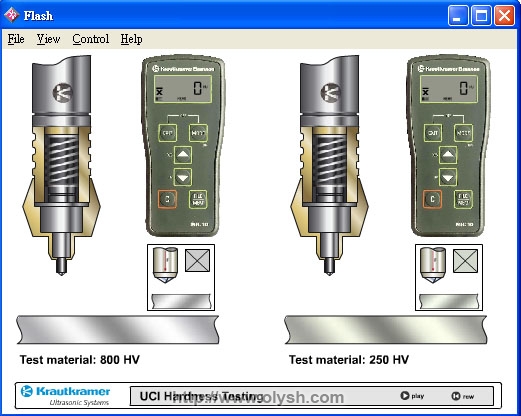

超音波硬度計 Mic 10 操作原理(點擊執行)
